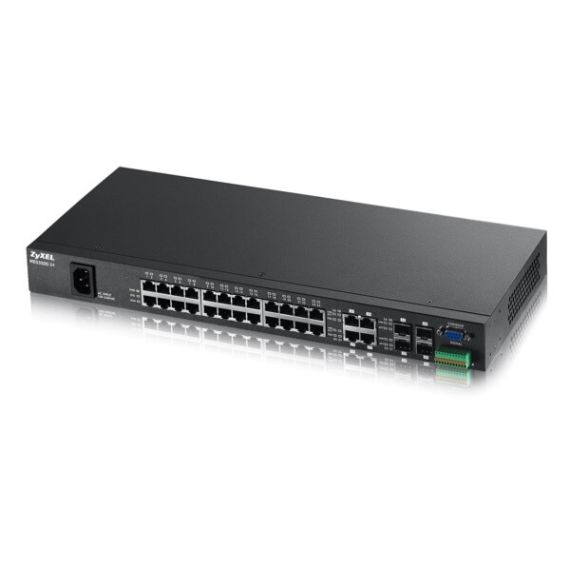

Zyxel MES3500-24S-EU01V1F

Коммутатор Layer 2 Fast Ethernet со списком контроля доступа (ACL), соответствующий стандартам телекоммуникационного оборудования

Коммутатор Zyxel MES3500 Series предназначен для провайдеров и помогает им внедрить выгодные сервисы на базе Ethernet. С помощью его мощной аппаратной платформы сервис-провайдеры могут легко расширять сетевую топологию и, используя надежные функции безопасности, QoS и управления, удовлетворить различные потребности клиентов и обеспечить поддержку IPv6 для развития своих сетей в будущем.

Продвинутый QoS помогает обеспечить высокое качество сервисов

Чтобы подключать новых клиентов и удовлетворять их растущие потребности, оператору необходимы стабильно высокое качество сервисов и надежное соединение с конвергированной сетью, поэтому возможности контроля потоков трафика и назначения его приоритетов сейчас крайне важны. Zyxel MES3500 Series реализует контроль трафика на скорости физической среды с классификацией входящих пакетов и назначением им приоритета в соответствии с заранее определенными политиками QoS, отражающими требования сервис-провайдера.

Чтобы подключать новых клиентов и удовлетворять их растущие потребности, оператору необходимы стабильно высокое качество сервисов и надежное соединение с конвергированной сетью, поэтому возможности контроля потоков трафика и назначения его приоритетов сейчас крайне важны. Zyxel MES3500 Series реализует контроль трафика на скорости физической среды с классификацией входящих пакетов и назначением им приоритета в соответствии с заранее определенными политиками QoS, отражающими требования сервис-провайдера.

Улучшенная безопасность для защиты клиентов

Пользуясь общими сетевыми ресурсами или общими устройствами, абоненты не должны влиять на работу друг друга. Для решения этой проблемы в Zyxel MES3500 применяется полный набор функций безопасности, которые управляют сетевым трафиком и защищают данные всех абонентов. Функция Port Security блокирует на уровне портов доступ к сети неавторизованных пользователей. А функция безопасности 802.1X вместе с сервером RADIUS запрещает неавторизованный доступ на основе имени пользователя и пароля (или иных идентификационных данных), реализуя мощный механизм контроля для конвергированных сетей, поддерживающих как проводной, так и беспроводной доступ.

Коммутатор MES3500 Series обеспечивает многоуровневый (L2/L3/L4) пакет ACL сложных механизмов контроля на основе политик, который сервис-провайдер легко может внедрить в свою сетевую среду с помощью Web GUI или интерфейса командной строки для предотвращения некорректного или неавторизованного доступа. В политиках можно задать блокирование пакетов с определенными MAC- или IP-адресами, а также с портами TCP/UDP источника и получателя.

Отказоустойчивая архитектура с возможностью резервирования

Чтобы сеть работала стабильно, сервис-провайдер должен обеспечить ее быстрое восстановление и высокую готовность. В MES3500 Series применяется целый комплекс функций, гарантирующих постоянную сетевую работоспособность. Так, функция IEEE 802.3ad Link Aggregation, предотвращая перебои в работе сети, резервирует маршруты передачи пакетов и агрегирует полосу пропускания для важных соединений. Если обрыв соединения все-таки произойдет, то функции IEEE 802.1w Rapid Spanning Tree Protocol (RSTP) и IEEE 802.1s Multiple Spanning Tree Protocol (MSTP), будут пересылать пакеты по резервному маршруту и тем самым обеспечат мгновенное восстановление работы сети.

Поддержка Digital Diagnostics Monitoring Interface (DDMI) SFP

Доступ к текущим параметрам устройства в реальном времени обеспечивает усовершенствованный цифровой интерфейс DDMI. В качестве опции он реализует также функции программного контроля и мониторинга сигналов ввода-вывода SFP. Кроме того, MES3500 Series может вести мониторинг компонентов и получать цифровые алармы и предупреждения, которые исходят от функций изолирования и прогнозирования сбоев.

Благодаря поддержке интерфейса цифрового мониторинга пользователи MES3500 Series легко могут обнаружить потерю передаваемых трансивером пакетов и неисправность кабеля. Таким образом они не только получают стабильно работающие сетевые сервисы, но и значительно улучшают свою продуктивность.

DDMI ведет мониторинг:

• температуры модуля SFP
• напряжения питания
• отклонения тока
• мощности на выходе
• мощности на входе

Все эти функции поддерживают пороговые значения алармов и предупреждений.

Богатый встроенный функционал IPv6 обеспечит расширение сети в будущем

Zyxel прогнозирует широкое использование возможностей управления IPv6, поэтому в MES3500 Series применяется весь пакет функций управления хостом, что гарантирует легкую миграцию с IPv4 на IPv6 и расширение сети в будущем. Поддержка IPv6 не только дает преимущество при высокой плотности портов Fast Ethernet, но и позволяет сохранить инвестиции в сетевое оборудование, а поэтому прекрасно подходит как для ядра, так и для границы сети.

Функции

Соответствие стандартам:

• IEEE 802.3 10BASE-T Ethernet
• IEEE 802.3u 100BASE-Tx Ethernet
• IEEE 802.ab 1000BASE-T Ethernet
• IEEE 802.3z 1000BASE-X
• IEEE 802.3x flow control
• IEEE 802.1d spanning tree protocol
• IEEE 802.1w rapid spanning tree protocol
• IEEE 802.1s multiple spanning tree protocol
• IEEE 802.1p class of service, priority protocols
• IEEE 802.1Q VLAN tagging
• IEEE 802.1X port authentication
• IEEE 802.3ad LACP aggregation
• IEEE 802.3az Energy Efficient Ethernet (EEE)*

Управление трафиком и QoS

• Broadcast storm control
• IEEE 802.1p c восемью аппаратными очередями приоритетов на каждый порт для разных типов трафика
• IEEE 802.1Q на базе тегов и портов VLAN
• Алгоритм расписания Weighted Fair Queuing (WFQ)/WRR/SPQ
• Ограничение скорости на основе политик
• Ограничение полосы пропускания на основе политик
• Traffic shaping на основе портов
• Зеркалирование трафика на основе политик
• IGMP snooping (v1, v2, v3)
• IGMP filtering
• Поддержка пакетов Jumbo (9 кбайт), обеспечивающая высокую скорость резервного копирования и восстановления
• Multicast VLAN Registration (MVR)
• Selected Q in Q

Агрегирование линков

• Соответствие IEEE 802.3ad LACP link aggregation
• Поддержка static manually port trunking
• До восьми групп агрегирования, в каждой группе случайным образом выбирается восемь портов
• VLAN trunking

Резервирование для защиты от сбоев

• IEEE 802.1w Rapid Spanning Tree Protocol (RSTP) обеспечивает быструю конвергенцию spanning tree независимо от таймера spanning-tree
• IEEE 802.1s multiple spanning tree обеспечивает доступность соединения в среде с несколькими VLAN за счет разрешения нескольких spanning tree
• MRSTP- Multiple RSTP

Безопасность и аутентификация пользователей

• Аутентификация IEEE 802.1X
• IP source guard (static IP/MAC binding, DHCP snooping, ARP inspection)
• Изоляция IP-подсетей VLAN и VLAN
• Ограничение числа MAC-адресов на один порт
• Loop guard предотвращает влияние на коммутатор другого коммутатора, который уже образовал петлю
• Фильтрация MAC-адресов для отдельных портов защищает доступ к каждому порту
• MAC freeze
• Безопасность порта, изоляция порта, зеркалирование порта
• Статическое перенаправление MAC-портов для отдельного порта: доступ к сети получают только определенные MAC-адреса (безопасность на уровне порта)
• Фильтрация MAC/IP/TCP/UDP на скорости физической линии
• Зеркалирование MAC/IP/TCP/UDP на скорости физической линии
• Ограничение скорости MAC/IP/TCP/UDP на скорости физической линии
• GVRP, автоматическая регистрация члена VLAN
• Гостевая VLAN
• Защита центрального процессора CPU
• PPPoE option 82
• RSPAN
• UDLD*

Безопасность сетевого администрирования

• SSH v1/v2
• SSL
• Учетные записи RADIUS
• Аутентификация, учетные записи TACACS+
• NTP, daylight saving

Хост IPv6

• IPv6 over Ethernet (RFC 2464)
• IPv6 Addressing Architecture (RFC 4291)
• Dual stack (RFC4213)
• ICMPv6 (RFC4884)
• Path MTU (RFC 1981)
• Minimum Path MTU size of 1280 (RFC 5905)
• Encapsulation for minimum PMTU of 1500
• Neighbor Discovery (RFC4861)
• DHCPv6 Relay/Client

Сетевое управление

• Поддержка ZyXEL iStacking™, по одному IP-адресу можно управлять двадцатью четырьмя коммутаторами
• Интуитивно понятное управление с помощью Web-интерфейса с конфигурированием всех функций
• Текстовый профиль конфигурации для массированного развертывания
• Telnet CLI (Cisco like)
• SNMP v1, v2c, v3
• SNMP trap group
• RMON четыре группы RMON 1, 2, 3, 9 (история, статистика, алармы и события) для усовершенствованного управления трафиком, мониторинга и анализа
• Управление Out-of-Band: локальная консоль RS-232c
• Обновление микрокода, конфигурирование резервного копирования/восстановления с помощью ftp
• Аварийный светодиодный индикатор для раннего оповещения о проблемах оборудования
• Отправление системной ловушки на сервер ловушек
• DHCP relay, DHCP relay для отдельной VLAN, DHCP relay option 82, DHCP клиент
• Зеркалирование портов: поддержка зеркалирования порта источника/получателя/обоих портов
• IEEE 802.3ah Ethernet Operations, Administration and Management (OAM)
• sflow

Интеллектуальный ACL (L2/L3/L4 Access List Control)

• На основе порта
• На основе MAC + VLAN ID
• На основе IP-адреса (источник/получатель)
• На основе типа протокола
• На основе номера порта TCP/UDP

Информация MIB

• RFC1213 MIB II
• RFC1493 Bridge MIB
• RFC1643 Ethernet MIB
• RFC1757 RMON group 1, 2, 3, 9
• RFC2011 IP MIB
• RFC2012 TCP MIB
• RFC2013 UDP MIB
• RFC2233 ifVHC Packet Group
• RFC2674 VLAN MIB
• RFC2925 PING-MIB and TRACEROUTE-MIB
• Zyxel private MIB
• Management Information Base (MIB) for IP (RFC4293) (V400)
• IP Forwarding Table MIB (RFC4292) (V400)
• Management Information Base for Transmission Control Protocol (RFC4022) (V400)
• Management Information Base for User Datagram Protocol (RFC4113) (V400)

Сертификаты безопасности

• BSMI (MES3500-24 и MES3500-24F)
• LVD/EN 60950-1
• CE
• FCC
• Соответствие WEEE/RoHS 2/REACH
